工作原理及特點

　　DDB系列動態無功補償裝置由控制器、觸發單元、晶閘管、電抗器、電容器及保護元件等組成、控制器以數字信號處理器DSP為核心，實時跟蹤測量負荷的功率因數，無功功率，與預先設定的給定值進行比較，動態控制投切不通組數的電容器，以保證功率因數始終滿總設定要求。整個測量執行過程在一個周波內完成(時間小于20ms)，控制器確保晶閘管過零觸發，使得投切電容器吳沖擊、無涌流、無過渡工程。既動態快速跟蹤負荷變化，又克服了傳統無功補償器對電容器所產生的危害。

　　1.以微處理器為檢測、控制核心，實時檢測負載無功功率，快速計算補償容量，按照預置投切邏輯實現迅速判斷和控制;

　　2.采用晶閘管構成高速無觸點投切開關，響應及時迅速，可靠性高，使用壽命長，自動跟蹤選擇系統零過渡過程時刻投切電容器組，暫態過程極短，實現對無功功率的快速動態補償;

　　3.動態響應速度小于20毫秒，功率因數動態補償至0.9以上，并可有效抑制由于無功變化導致的電壓波動;

　　4.電容器投切控制采用加權編碼循環先投先切工作方式，投切快速、準確，并能進一步降低電容器工作應力，充分延長電容器壽命;

　　5.電容器投切閾值和響應時間可編程，并可實現手動投切和自動投切的轉換，調試、檢驗方便，適用性更廣;

　　6.具有自檢功能和過壓保護、過流保護等多種硬件保護功能，確保這杯的穩定可靠運行;

　　7.自動監測系統電壓、電流、有功、無功和補償前、后系統功率因數。

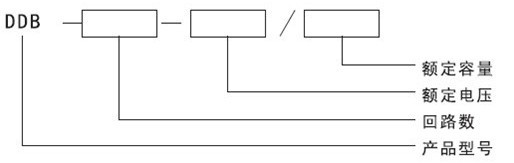

　　執行標準

　　JB7113-93

　　GB/T15576-2008

　　主要技術參數

　　符合標準：GB/T15576-2008無功功率靜態補償裝置總技術條件

　　補償電量：(kvar)，可以根據用戶要求配置

　　系統頻率：50Hz

　　補償功率因數：≥0.9

　　環境溫度：-30℃—+50℃

　　結構形式：GGD、GCS、GCK、MNS等標準柜體任選，與低壓配電柜并盤安裝，也可按用戶實際需求設計和制作

　　保護功能：過濾、過熱、過壓、欠壓、諧波等功能

　　防護等級：IP20—IP30(由所選用配電柜型確定)

　　殘留電壓：施加電壓斷開3分鐘后，降到50V以下

　　電抗器電抗率選用：4.5%—7%;12%—14%，根據電網諧波狀況定
